МРП-3М АСDC24В УХЛ2 промежуточное реле МЕАНДР
Код товара:
МРП-3М ACDC24В УХЛ2
1 778 ₽
Цена указана с НДС
В наличии
Доставка со склада в Санкт-Петербурге
Описание МРП-3М ACDC24В УХЛ2 Меандр
Купить МРП-3М АСDC24В УХЛ2 из наличия в ТД УЭТ. Доставка со складов в Санкт-Петербурге во все города России. Цена на промежуточное реле МРП-3М АСDC24В УХЛ2 актуальна. Для заказа и уточнения дополнительных скидок отправьте запрос по e-mail: sale@uralenergotel.ru. Для постоянных клиентов предусмотрены специальные цены.
Промежуточное реле МРП-3М АСDC24В УХЛ2 относится к серии МРП. Данная серия промежуточных реле представлена широким ассортиментом, в зависимости от количества переключающих групп, максимальной потребляемой мощности. С полным ассортиментом вы можете ознакомиться перейдя по ссылке: промежуточные реле Меандр серии МРП. Также вы можете воспользоваться боковым меню справа и выбрать необходимые для вас характеристики, либо подобрать аналогичные товары из наличия у нас на сайте.
ТД УЭТ является официальным дилером компании «Меандр» в Екатеринбурге. Поставим промежуточное реле МРП-3М АСDC24В УХЛ2 напрямую со склада в города России: Москва, Санкт-Петербург, Казань, Самара, Екатеринбург, Челябинск, Уфа, Тюмень, Краснодар, Новосибирск, Пермь, Сургут, Омск, Красноярск, Ростов-на-Дону, Нижний Новгород, Волгоград, Чита, Иркутск и т.д.
Особенности модификации МРП-3М АСDC24В УХЛ2
- УХЛ2 (от -40 °C до +55 °C);
- напряжение питания - АСDC24В
- количество и тип контактов - 3 переключающие группы
Описание МРП
Назначение реле
Реле промежуточные (вспомогательные) для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.
Конструкция реле
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.
Работа реле
Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

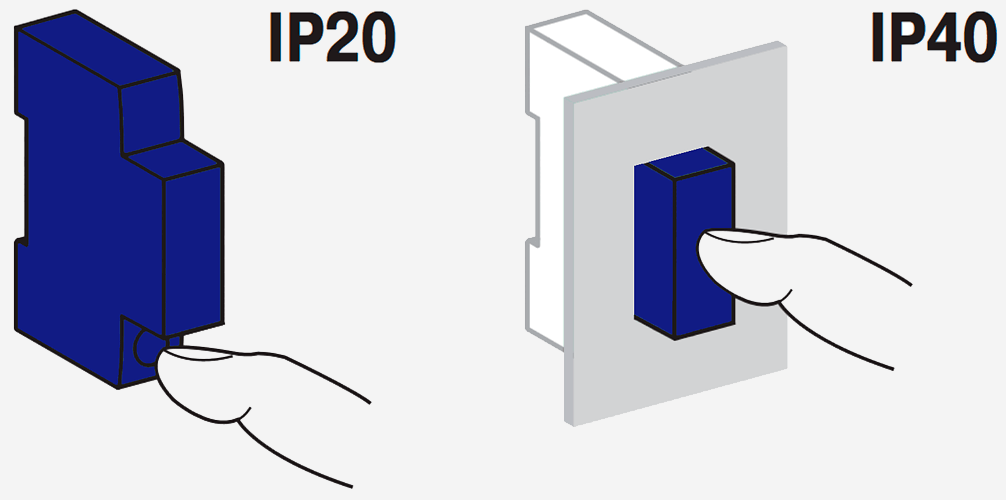

Вариант защиты до IP40
Технические характеристики МРП
| Наименование | Значение |
|---|---|
| Условия поставки | |
| Срок изготовления (при отсутствии на складе) | до 20 рабочих дней |
| Питание | |
| Диапазон питающего напряжения | AC 50/60Гц - 85-110% от Uном; DC - 90-110% от Uном , В |
| Потребляемая мощность, не более | 1,0Вт/4ВА (катушкой) |
| Параметры коммутации исполнительного устройства | |
| Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1) | 3А |
| Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1) | 1250ВА/150Вт |
| Максимальное коммутируемое напряжение | 250В |
| Параметр измерения | |
| Электрическая прочность (1мин 50Гц) | питание-контакты - AC2000В |
| Временные параметры | |
| Время включения | <25мс |
| Время выключения | <50мс |
| Максимальная частота переключения | 600комм./ч |
| Условия эксплуатации | |
| Усилие затяжки клемм | 0,4Н*м |
| Температура хранения | -40...+70 °С |
| Степень загрязнения в соответствии с ГОСТ 9920-89 | 2 |
| Степень защиты | корпус/клеммы - IP40/IP20 |
| Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4) | уровень 3 (2кВ/5кГц) |
| Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5) | уровень 3 (2кВ А1-А2) |
| Максимальная механическая износостойкость | 1000000 циклов |
| Максимальная электрическая износостойкость | не менее 100000 циклов |
| Относительная влажность воздуха | до 80% (при 25град.С) |
| Высота над уровнем моря | до 2000м |
| Рабочее положение в пространстве | произвольное |
| Режим работы | круглосуточный |
| Габариты | |
| Габаритные размеры | 13*93*62мм |
| Корпус | 1 модуль |
| Способ крепления | DIN рейка 35мм/ровная поверхность |
| Материал корпуса | ABS пластик |
Технические характеристики МРП-3М ACDC24В УХЛ2 Меандр
Код товара:
МРП-3М ACDC24В УХЛ2Материал корпуса:
пластикНапряжение электропитания:
24В DCКлиматическое исполнение:
УХЛ2Степень защиты, IP:
IP20Способ крепления:
на DIN-рейкуГарантия:
2 годаНапряжение электропитания:
24В ACВес груза, место 1, кг:
0,5Вес, кг:
0,1Диапазон рабочих температур, °С:
От -40 до +55Производитель:
МеандрРазмеры, ШxВxГ, мм:
13х93х62Количество переключающих групп:
3Тип прибора:
промежуточное релеРазмер груза, место 1, ШxВxГ, мм:
100х120х100Серия:
МРПМаксимальная потребляемая мощность:
1 Вт
