МРП-6 АС230В УХЛ4 промежуточное реле МЕАНДР

Код товара:

МРП-6 AC230В УХЛ4
МРП-6 АС230В УХЛ4 промежуточное реле МЕАНДР

1 977 ₽

Цена указана с НДС

В наличии

1

Доставка Доставка со склада в Санкт-Петербурге

Описание МРП-6 AC230В УХЛ4 Меандр

Купить МРП-6 АС230В УХЛ4 из наличия в ТД УЭТ. Доставка со складов в Санкт-Петербурге во все города России. Цена на промежуточное реле МРП-6 АС230В УХЛ4 актуальна. Для заказа и уточнения дополнительных скидок отправьте запрос по e-mail: sale@uralenergotel.ru. Для постоянных клиентов предусмотрены специальные цены.

Промежуточное реле МРП-6 АС230В УХЛ4 относится к серии МРП. Данная серия промежуточных реле представлена широким ассортиментом, в зависимости от количества переключающих групп, максимальной потребляемой мощности. С полным ассортиментом вы можете ознакомиться перейдя по ссылке: промежуточные реле Меандр серии МРП. Также вы можете воспользоваться боковым меню справа и выбрать необходимые для вас характеристики, либо подобрать аналогичные товары из наличия у нас на сайте.

ТД УЭТ является официальным дилером компании «Меандр» в Екатеринбурге. Поставим промежуточное реле МРП-6 АС230В УХЛ4 напрямую со склада в города России: Москва, Санкт-Петербург, Казань, Самара, Екатеринбург, Челябинск, Уфа, Тюмень, Краснодар, Новосибирск, Пермь, Сургут, Омск, Красноярск, Ростов-на-Дону, Нижний Новгород, Волгоград, Чита, Иркутск и т.д.

Особенности модификации МРП-6 АС230В УХЛ4

  • климатическое исполнение УХЛ4 (от -25 °C до +55 °C);
  • напряжение питания - АС230В
  • количество и тип контактов - 6 переключающих групп

Описание МРП

Назначение реле

Реле промежуточные (вспомогательные) для гальванической развязки между силовыми цепями и цепями управления дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле, а также для использования в качестве промежуточных реле.

Конструкция реле

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние отверстия. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2,5мм2. На лицевой панели прибора расположен жёлтый индикатор состояния контактной группы и схема подключения.

Работа реле

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

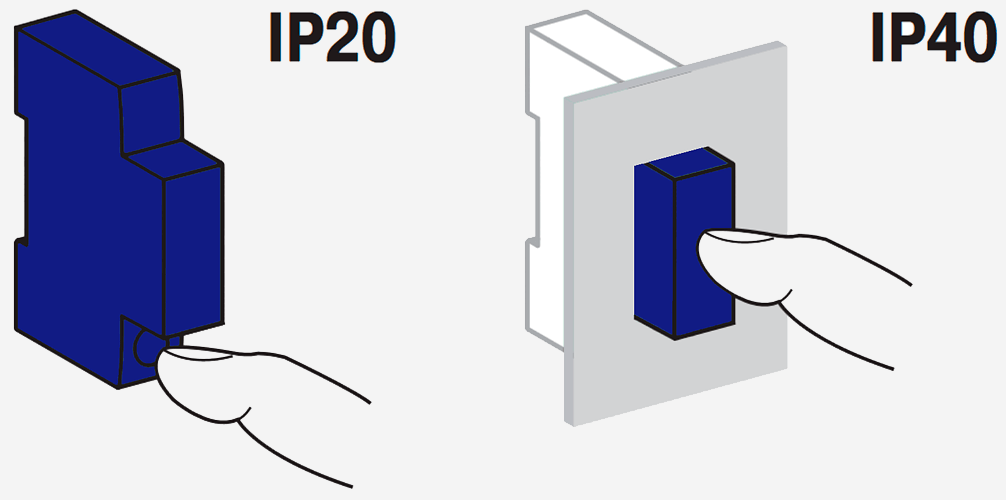

Вариант защиты до IP40

Вариант защиты до IP40

Технические характеристики МРП

НаименованиеЗначение
Условия поставки
Срок изготовления (при отсутствии на складе)до 20 рабочих дней
Питание
Диапазон питающего напряженияAC 50/60Гц - 85-110% от Uном; DC - 90-110% от Uном , В
Потребляемая мощность, не более2,0Вт (катушкой)
Параметры коммутации исполнительного устройства
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)5А
Максимальная коммутируемая мощность: АС250В 50Гц (АС1) / DC30В (DC1)1250ВА/150Вт
Максимальное коммутируемое напряжение250В
Параметр измерения
Электрическая прочность (1мин 50Гц)питание-контакты - AC2000В
Временные параметры
Время включения<25мс
Время выключения<50мс
Максимальная частота переключения600комм./ч
Условия эксплуатации
Усилие затяжки клемм0,4Н*м
Температура хранения-40...+70 °С
Степень загрязнения в соответствии с ГОСТ 9920-892
Степень защитыкорпус/клеммы - IP40/IP20
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)уровень 3 (2кВ А1-А2)
Максимальная механическая износостойкость1000000 циклов
Максимальная электрическая износостойкостьне менее 100000 циклов
Относительная влажность воздухадо 80% (при 25град.С)
Высота над уровнем морядо 2000м
Рабочее положение в пространствепроизвольное
Режим работыкруглосуточный
Габариты
Габаритные размеры22*93*62мм
Корпус1 модуль
Способ крепленияDIN рейка 35мм/ровная поверхность
Материал корпусаABS пластик

Технические характеристики МРП-6 AC230В УХЛ4 Меандр

  • Код товара:

    МРП-6 AC230В УХЛ4

  • Материал корпуса:

    пластик

  • Климатическое исполнение:

    УХЛ4

  • Степень защиты, IP:

    IP20

  • Способ крепления:

    на DIN-рейку

  • Гарантия:

    2 года

  • Напряжение электропитания:

    230В AC

  • Вес груза, место 1, кг:

    0,5

  • Вес, кг:

    0,1

  • Производитель:

    Меандр

  • Размеры, ШxВxГ, мм:

    22х93х62

  • Тип прибора:

    промежуточное реле

  • Размер груза, место 1, ШxВxГ, мм:

    100х120х100

  • Серия:

    МРП

  • Диапазон рабочих температур, °С:

    от -25 до +55

  • Максимальная потребляемая мощность:

    2 Вт

  • Количество переключающих групп:

    6
