САУ-У.Н универсальный прибор для управления насосами настенный
Описание САУ-У.Н Овен
САУ-У.Н универсальный прибор для управления насосами настенный
Назначение настенного универсального прибора для управления насосами САУ-У.Н
САУ-У.Н универсальный прибор для управления насосами настенный – предназначен для создания систем автоматического контроля и поддержания уровня, а также управления насосами.
В САУ-У.Н реализованы все 12 алгоритмов работы существующих аналогичных приборов ОВЕН (САУ-МП, САУ-М6, САУ-М7Е).
Основные отличительные характеристики настенного универсального прибора для управления насосами САУ-У.Н:
- Простая настройка прибора с лицевой панели;
- Широкий спектр подключаемых датчиков;
- Возможность инвертирования сигнала с датчиков;
- Универсальный источник питания: 220 В переменного тока или 24 В постоянного;
- Питание кондуктометрических датчиков переменным напряжением
- Возможность ручного управления
Общие сведения о настенном универсальном приборе для управления насосами САУ-У.Н
Характеристика | Значение |
Диапазон переменного напряжения питания: напряжение частота |
90…264 В(номинальные значения – 110 Гц, 220 Гц или 240 Гц) 47…63 Гц(номинальные значения – 50 Гц и 60 Гц) |
Диапазон постоянного напряжения питания | 20...34 В (номинальное значение – 24 В) |
Потребляемая мощность, не более | 6 ВА |
Входы | |
Количество входов (каналов контроля входного сигнала) | 4 |
Типы датчиков |
кондуктометрические, поплавковые, с выходными транзисторными ключами, механические контактные устройства, датчики с токовым выходом. |
Питание датчиков от внутреннего источника: постоянное или переменное напряжение частота для переменного тока |
5±0,5 В 25±1 Гц |
Ток, протекающий через кондуктометрический датчик не более | 1 мА |
Сопротивление контролируемой среды для кондуктометрического датчика не более | 450 кОм |
Унифицированные датчики с токовым сигналом |
от 0 до 5 мА, от 0 до 20 мА, от 4 до 20мА. |
Выходы | |
Количество релейных выходных каналов (вид коммутационных контактов) | 3 (нормально разомкнутые) |
Номинальное коммутируемое напряжение в нагрузке: для цепи постоянного тока не более для цепи переменного тока не более |
24 В 250 В |
Установившийся ток при максимальном напряжении: для цепи постоянного тока не более для цепи переменного тока не более |
1 А 3 А |
Гальваническая изоляции выходов | Межканальная |
Электрическая прочность изоляции выходов | 1500 В |
Напряжение встроенного источника питания внешних активных датчиков | 24±1,2 В |
Максимальный ток нагрузки источника питания датчиков не более | 50 мА |
Тип, габаритные размеры, степень защиты корпуса | |
Тип корпуса | настенный Н |
Габаритные размеры корпуса | (130х105х65) ±1 мм |
Степень защиты корпуса | IP44 |
Масса прибора не более | 0,7 кг |
Средний срок службы | 8 лет |
Условия эксплуатации | |
Температура окружающего воздуха | -10...+50 °С |
Атмосферное давление | 86...106,7 кПа |
Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Технические характеристики САУ-У.Н Овен
Код товара:
САУ-У.НИнтерфейс RS-485:
НетНапряжение электропитания:
24В DCАналоговые выходы:
НетНапряжение электропитания:
220В ACГарантия:
24 месяцаСпособ крепления:
настенныйКоличество входов:
4Степень защиты, IP:
IP44Диапазон рабочих температур, °С:
+10...+50 °СТипы подключаемых датчиков:
механические контактные устройстваТипы подключаемых датчиков:
кондуктометрическиеТипы подключаемых датчиков:
поплавковыеТипы подключаемых датчиков:
n-p-n-типаКонтролируемая среда:
жидкости токопроводящиеТипы подключаемых датчиков:
датчики с токовым выходом 0...5 мА, 0...20 мА, 4...20 мАКонтролируемая среда:
жидкости неэлектропроводныеКонтролируемая среда:
сыпучие материалыНапряжение на электродах датчика уровня:
встроенный источник 5±0,5 В постоянного или переменного тока частота для переменного тока 25±1 ГцДискретные/релейные выходы:
ДаМощность потребляемая:
не более 6 ВАПроизводитель:
ОвенТип прибора:
для управления группой насосовТип прибора:
для поддержания уровняСерия:
САУ-УВес, кг:
0,7Вес груза, место 1, кг:
1,1Размер груза, место 1, ШxВxГ, мм:
205x230x165Размеры, ШxВxГ, мм:
105x130x65Сопротивление контролируемой среды для кондуктометрического датчика:
не более 450 кОм
Документы

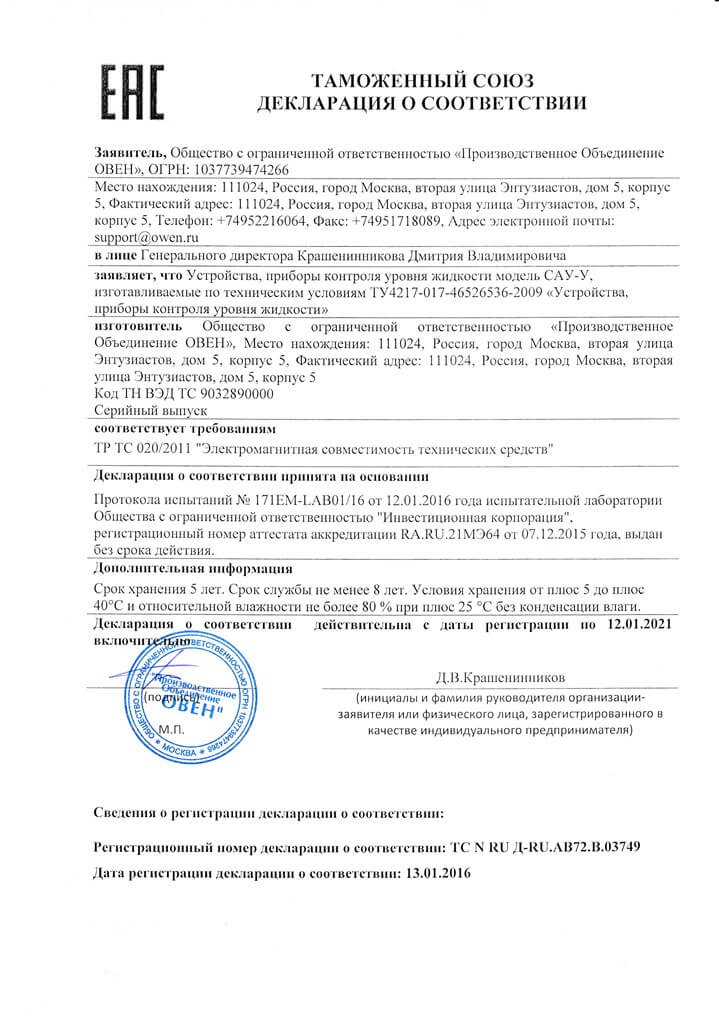

САУ-У.Д САУ-У.Щ11 САУ-У.Н Декларация о соответствии.png
САУ-У.Д САУ-У.Щ11 САУ-У.Н Руководство по эксплуатации.pdf
