СВ01-24.Н счетчик времени

Код товара:

СВ01-24.Н
СВ01-24.Н счетчик времени

6 588 ₽

Цена указана с НДС

В наличии

1

Доставка Доставка со склада завода в Тульской области

Описание СВ01-24.Н Овен

СВ01-24.Н счетчик времени наработки оборудования

Назначение СВ01-24.Н

Прибор предназначен для измерения интервалов времени и счета количества измеренных сигналов.

Счетчик времени СВ01-24.Н может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Цифровой счетчик импульсов выпускается в корпусе Щ3.

Он может применяться для автоматического учета времени наработки оборудования (двигателей, станков, автономных электростанций, компрессоров, холодильных установок, спецтехники и др. оборудования), благодаря чему удается измерить общую продолжительность работы оборудования и своевременно производить профилактические и регламентные работы.

Основные функциональные возможности

  • Функция счетчика времени;
  • Функция счетчика количества включений прибора;
  • Дискретный вход для подключения активных датчиков, имеющих на выходе транзистор n-p-n-типа с открытым коллектором, либо контактов, кнопок и других датчиков типа «сухой контакт»;
  • ВУ (по заказу) электромагнитное реле;
  • Встроенный интерфейс RS-485(по заказу), протокол ОВЕН, Modbus ASCII/RTU;
  • Запуск отсчета времени:
    — по подаче напряжения питания на прибор;
    — по внешнему сигналу с дискретного входа.

Технические характеристики СВ01-24.Н

Характеристика Значение
Питание
Напряжение питания прибора СВ01-24.Х.Х.Х от источника постоянного напряжения, В: от 10,5 до 30
(номинальные значения 12 и 24 В)
Выходное напряжение встроенного источника питания:
напряжения, В
СВ01-24.Х.Х.Х (от 10,5 до 30)1
Потребляемая мощность, ВА, не более 10
Измерение
Предел абсолютной допустимой погрешности временных интервалов, не более Δ=±(0.9x10-4xt изм+C), где:
С — значение наименьшего разряда при измерении в данном диапазоне2;
tизм — измеряемое значение, сек
Предел абсолютной допустимой погрешности счета количества измеренных сигналов в диапазоне от 0 до 999999, не более ±1
Интерфейс связи RS-485
Скорости обмена, бит/сек 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200
Протоколы связи ОВЕН; ModBus-RTU; ModBus-ASCII
Входное сопротивление 12 кОм (стандартная нагрузка)
Конструктивное исполнение
Степень защиты корпуса
— для корпуса Н IP44
Габаритные размеры, мм
— корпус Н 105x130x65
Масса прибора, кг, не более 0,4
Средний срок службы, лет, не менее 12
1Физически в СВ01-24.Х.Х.Х входное напряжение выводится напрямую на выходные клеммы прибора, без дополнительного преобразования
2В зависимости от диапазона измерения значение наименьшего разряда С равно:
— 1сек (для диапазона от 0 сек до 23 ч 59 мин 59 сек);
— 1 мин (для диапазона от 24 ч до 9999 ч 59 мин);
— 1 ч (для диапазона от 10000 ч до 99999 ч).

Характеристики входного сигнала

Параметр Значение
Подключаемые датчики — активные датчики, имеющие на выходе транзистор n-p-n-типа с открытым коллектором
— контакты кнопок, выключателей, герконов, реле и других датчиков типа «сухой контакт»
Максимальный входной ток «0» и «1», мА, не более 5
Уровень сигнала, соответствующий логической единице на входе прибора, В от 5 до 30
Уровень сигнала, соответствующий логическому нулю на входе прибора, В от 0 до 3
Максимальное входное напряжение, В, не более 30
Длительность сигнала на входе, мс, не менее 300

Характеристики ВУ

Тип ВУ Технические характеристики Значение
Реле электромагнитное (Р) Максимальный ток нагрузки (при 250В 50Гц и cosφ >0,4), А, не менее 8
Максимальное напряжение нагрузки переменного тока В, не менее 240
Максимальное напряжение нагрузки постоянного тока (при токе нагрузки 8А), В, не менее 30

Условия эксплуатации

Температура окружающего воздуха –20...+60° С
Атмосферное давление 84...106,7 кПа
Верхний предел относительной влажности воздуха 80 % при +35° ;С и более низких температурах без конденсации влаги

Технические характеристики СВ01-24.Н Овен

  • Код товара:

    СВ01-24.Н

  • Аналоговые входы:

    Нет

  • Дискретные входы:

    Да

  • Интерфейс RS-485:

    Нет

  • Напряжение электропитания:

    24В DC

  • Интерфейс RS-232:

    Нет

  • Аналоговые выходы:

    Нет

  • Гарантия:

    24 месяца

  • Способ крепления:

    настенный

  • Количество входов:

    1

  • Наличие экрана:

    Да

  • Степень защиты, IP:

    IP44

  • Типы подключаемых датчиков:

    коммутационные устройства

  • Типы подключаемых датчиков:

    n-p-n–типа

  • Дискретные/релейные выходы:

    Нет

  • Диапазон рабочих температур, °С:

    –20...+60 °С

  • Серия:

    СВ01

  • Производитель:

    Овен

  • Тип прибора:

    счетчик времени

  • Вес груза, место 1, кг:

    1

  • Размер груза, место 1, ШxВxГ, мм:

    205x230x165

  • Размеры, ШxВxГ, мм:

    105x130x65

  • Вес, кг:

    0,4

Овен

Все товары бренда

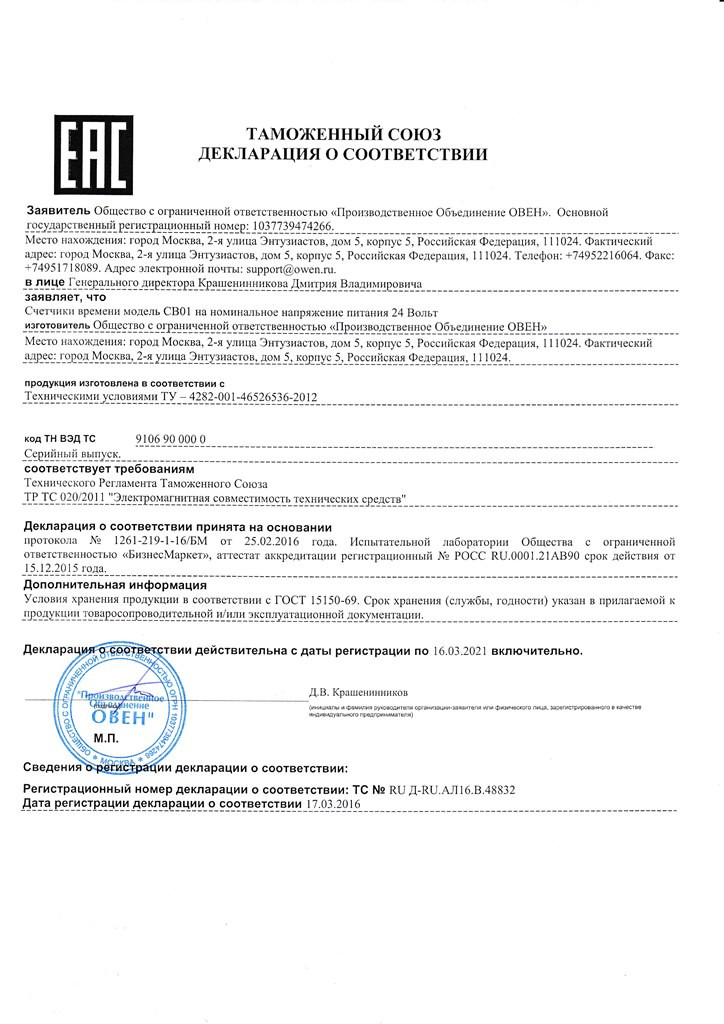

Документы
