УЗС1-Щ2.И цифровой задатчик сигналов 4…20 мА и 0…10 В

Код товара:

УЗС1-Щ2.И
УЗС1-Щ2.И цифровой задатчик сигналов 4…20 мА и 0…10 В

11 178 ₽

Цена указана с НДС

В наличии
1

Доставка со склада завода в Тульской области

Описание УЗС1-Щ2.И Овен

УЗС1-Щ2.И цифровой задатчик сигналов 4…20 мА и 0…10 В

Цифровой задатчик УЗС1-Щ2.И щитового крепления размерами 96x48x100 мм. Тип выходного аналогового сигнала: унифицированный сигнал тока «4…20 мА».

Прибор ОВЕН УЗС1 предназначен для ручного или автоматического управления аналоговыми исполнительными механизмами. В автоматическом режиме УЗС1 транслирует сигнал от управляющего прибора или контроллера на исполнительный механизм, а в ручном — формирует сигнал 4…20 мА или 0…10 В, значение которого задается пользователем с лицевой панели.



Пример применения УЗС1:

Пример применения УЗС1



Функциональные возможности УЗС1:

  • Переключение «автомат/ручной» без скачков (безударный переход)
  • Переключение «автомат/ручной» тумблером или с лицевой панели
  • Указание режима работы «автомат/ручной» по контактам э/м реле
  • Настраиваемая дискретность изменения сигнала
  • Отображение выходного сигнала в «%» или «мА(В)»
  • Гальваническая развязка
  • Встроенный источник питания =24 В
  • Монтаж в щит, на стену или DIN-рейку
  • Эксплуатация при температуре: -20…+50 °С
  • Выходной сигнал: 4…20 мА или 0…10 В (модификации)



Функциональная схема УЗС1:

Функциональная схема УЗС1



Технические характеристики УЗС1:

Наименование характеристики Значение
Диапазон переменного напряжения питания, В Частота, Гц 90...245 47…63
Номинальное напряжение питания, В 230±4
Потребляемая мощность, ВА, не более 7
Напряжение встроенного источника питания постоянного тока, В 24±2,4
Максимально допустимый ток встроенного источника питания, мА 80
Тип входного сигнала,мА 4…20
Время опроса входа, сек, не более 0,4
Предел основной приведенной погрешности преобразования, % 0,5
Степень защиты корпуса
— настенный Н IP44
— щитовые Щ1 и Щ2 (со стороны лицевой панели) IP54
— DIN-реечный Д (со стороны лицевой панели) IP20
Габаритные размеры прибора:
— настенный Н, мм (130×105×65)±1
— щитовой Щ1, мм (96×96×65)±1
— щитовой Щ2, мм (96×48×100)±1
— DIN-реечный Д, мм (90×72×58)±1
Масса прибора, кг, не более 0,5
Средний срок службы, лет 8
Допустимая нагрузка на выходе 4…20 мА, Ом, не более 1000
Диапазон допустимых напряжений питания выхода 4…20 мА 12…30
Допустимая нагрузка на выходе 0…10 В, Ом не менее 2000
Диапазон допустимых напряжений питания выхода 0…10 В 16…30
Условия эксплуатации:
— температура окружающего воздуха,°С -20…+55
— относительная влажность воздуха не более,% (при +25°С без конденсации влаги) 80

Технические характеристики УЗС1-Щ2.И Овен

  • Код товара:

    УЗС1-Щ2.И

  • Производитель:

    Овен

  • Серия:

    УЗС1

  • Напряжение электропитания:

    220В AC/DC

  • Аналоговые выходы:

    Да

  • Диапазон рабочих температур, °С:

    От -20 до +55 °С, от -20 до +55 °С

  • Способ крепления:

    щитовой

  • Гарантия:

    24 месяца

  • Степень защиты, IP:

    IP54

  • Тип прибора:

    ручной задатчик сигналов

  • Интерфейс RS-485:

    Нет

  • Аналоговые входы:

    Да

  • Характеристики аналоговых входов:

    4…20 мА

  • Дискретные/релейные выходы:

    Да

  • Мощность потребляемая:

    не более 7 ВА

  • Размеры, ШxВxГ, мм:

    96х48х100

  • Вес, кг:

    0,5

  • Размер груза, место 1, ШxВxГ, мм:

    196х148х200

  • Вес груза, место 1, кг:

    1

Овен

Все товары бренда

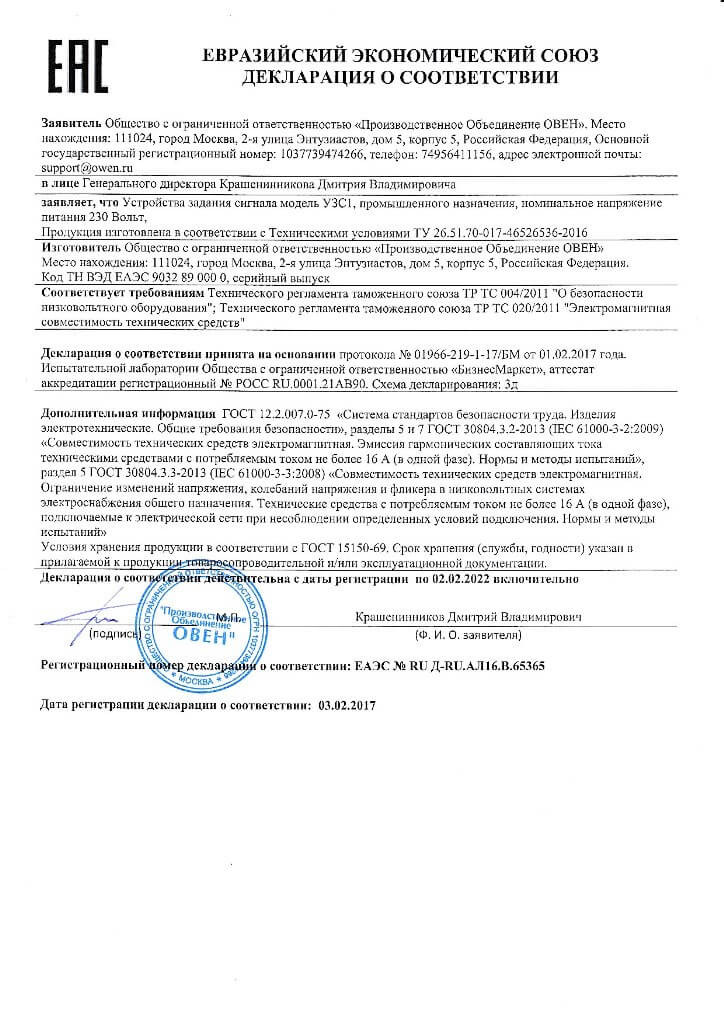

Документы
