ПЛК323-24.03.01-ТЛ Контроллер для электроэнергетики
Код товара:
ПЛК323-24.03.01-ТЛ
Цена по запросу
В наличии
1
Доставка Доставка со склада завода в Тульской области
Описание ПЛК323-24.03.01-ТЛ Овен
ПЛК323-24.03.01-ТЛ Контроллер для электроэнергетики
Рекомендации к применению ОВЕН ПЛК323-ТЛ
- Построение систем телемеханики и АСУ ТП электрических подстанций (0,4/6/10/35 кВ).
- Создание АСУ ТП общепромышленного назначения.
- Использование в качестве универсального шлюза МЭК 60870-5-101, МЭК 60870-5-103 МЭК 60870-5-104, DNP3.
- Использование в качестве УСПД (устройства сбора и передачи данных) в системах расчетного (коммерческого) учета электроэнергии.
- Создание систем диспетчеризации и мониторинга для территориально распределенных объектов.
- Создание систем управления автоматическими пунктами секционирования (реклоузерами).
- Создание распределенных систем противоаварийной автоматики и контроля электроснабжения.
- Создание систем управления нагрузкой потребителей в электрических сетях.
- Создание систем автоматизации и диспетчеризации объектов жилищно-коммунального хозяйства.
Отличительные особенности ОВЕН ПЛК323-ТЛ
- Среда программирования ОВЕН ПЛК323-ТЛ – EnLogic.
- Может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
- Встроенный механизм осуществления сбора и ведения архивов контроллера.
- Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
- Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов.
- Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
- Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
- Возможность реализации локальных алгоритмов в контроллере (FBD).
Преимущества контроллера ОВЕН ПЛК323-ТЛ
- До 500 точек учета на один контроллер.
- Сбор со счетчиков текущих (показания, измерения) и архивных (энергия, профили мощности) данных, журналов событий счетчиков.
- Три уровня доступа: чтение данных, конфигурирование, администрирование.
- Использование GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от УСПД на сервер).
- Передача данных в формате протокола УСПД RTU-327.
- Прозрачный канал доступа до счетчиков по протоколу TCP/IP, в том числе в режиме GPRS.
- Возможность самостоятельной отправки данных по электронной почте (текущих, архивных).
- Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.
- Обработка внутри контроллера мгновенных значений мощности по группам и выдача командного сигнала на отключение.
- Встроенные алгоритмы управления наружным освещением.
Технические характеристики ОВЕН ПЛК323-ТЛ
Общие характеристики
| Конструктивное исполнение (Ш×В×Г) | Унифицированный корпус для крепления на DIN-рейку (157×129,5×34 мм) | |
| Степень защиты корпуса | IP20 со стороны передней панели, IP00 со стороны клемм | |
| Напряжение питания ПЛК323-220 ПЛК323-24 |
~90…264 В (номинальное значение 120/220 В) частотой 47…63 Гц =9…30 В (номинальное значение 24 В) |
|
| Потребляемая мощность, не более ПЛК323-220 ПЛК323-24 |
15 ВА 20 Вт |
|
| Индикация передней панели | Светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM | |
Ресурсы
| Центральный процессор | 32-разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200) | |
| Объем оперативной памяти | 32 МБ (SDRAM) | |
| Объем энергонезависимой | 16 МБ (NOR Flash) | |
| Объем энергонезависимой памяти (Retain) | 128 Кбайт (MRAM) | |
Дискретные входы
| Количество дискретных входов | 4 | |
| Гальваническая изоляция дискретных входов | групповая | |
| Максимальная частота сигнала, подаваемого на дискретный вход, Гц | 20 | |
Дискретные входы/выходы*
| Количество дискретных входов | 4 | |
| Гальваническая изоляция дискретных входов | групповая | |
| Максимальная частота сигнала, подаваемого на дискретный вход, Гц | 20 | |
Аналоговые входы
| Количество аналоговых входов | нет | |
| Предел основной приведенной погрешности | - | |
| Типы поддерживаемых датчиков и входных сигналов | - | |
| Разрядность ЦАП | - | |
| Минимальное время опроса всех аналоговых входов | - | |
Дискретные выходы
| Количество и тип дискретных выходов | 4, реле |
| Максимальное напряжение, коммутируемое контактами релейного выхода: переменного тока постоянного тока |
270 В 30 В |
| Максимальный ток, коммутируемый контактами релейного выхода: | |
| нормально-замкнутым контактом | 3 А (~250 В, категория используемой нагрузки АС-15) 3 (=30 В, категория используемой нагрузки DC-13) |
| нормально-разомкнутым контактом | 10 А (~250 В, категория используемой нагрузки АС-15) 5 А (=30 В, категория используемой нагрузки DC-13) |
| Гальваническая развязка дискретных выходов | Индивидуальная |
Аналоговые выходы
| Количество аналоговых выходов | нет | |
| Тип выходного сигнала | - | |
| Разрядность ЦАП | - | |
| Наличие встроенного источника питания | - | |
Интерфейсы связи
| Ethernet | 1 | |
| RS-232 | 1 | |
| RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой) | 2 | |
| CAN (для ПЛК323-хх.02.хх, с гальванической развязкой) | 2 | |
| GSM/GPRS | 1, Класс 10 | |
| Слот для карты памяти (MicroSD/MicroSDHC) | 1 | |
Технические характеристики ПЛК323-24.03.01-ТЛ Овен
Код товара:
ПЛК323-24.03.01-ТЛАналоговые входы:
НетДискретные входы:
ДаНаличие экрана:
НетИнтерфейс Ethernet:
ДаПоддержка GSM:
ДаНапряжение электропитания:
24В DCИнтерфейс RS-485:
ДаПорт USB:
НетАналоговые выходы:
НетНаличие WEB-сервера:
НетСтепень защиты, IP:
IP20Гарантия:
24 месяцаСпособ крепления:
на DIN-рейкуСпособ крепления:
настенныйИнтерфейс RS-232:
ДаMicroSD:
ДаКоличество входов:
4Дискретные/релейные выходы:
ДаПротокол передачи:
МЭКПротокол передачи:
DNP3Диапазон рабочих температур, °С:
от - 30 до +70 °ССерия:
ПЛК323-ТЛСреда программирования:
EnlogicВес груза, место 1, кг:
0,8Вес, кг:
0,3Размер груза, место 1, ШxВxГ, мм:
257x230x134Размеры, ШxВxГ, мм:
157x130x34
Документы
ПЛК323-ТЛ Руководство по эксплуатации.pdf
ПЛК323 Сертификат соответствия таможенного союза EAC.pdf

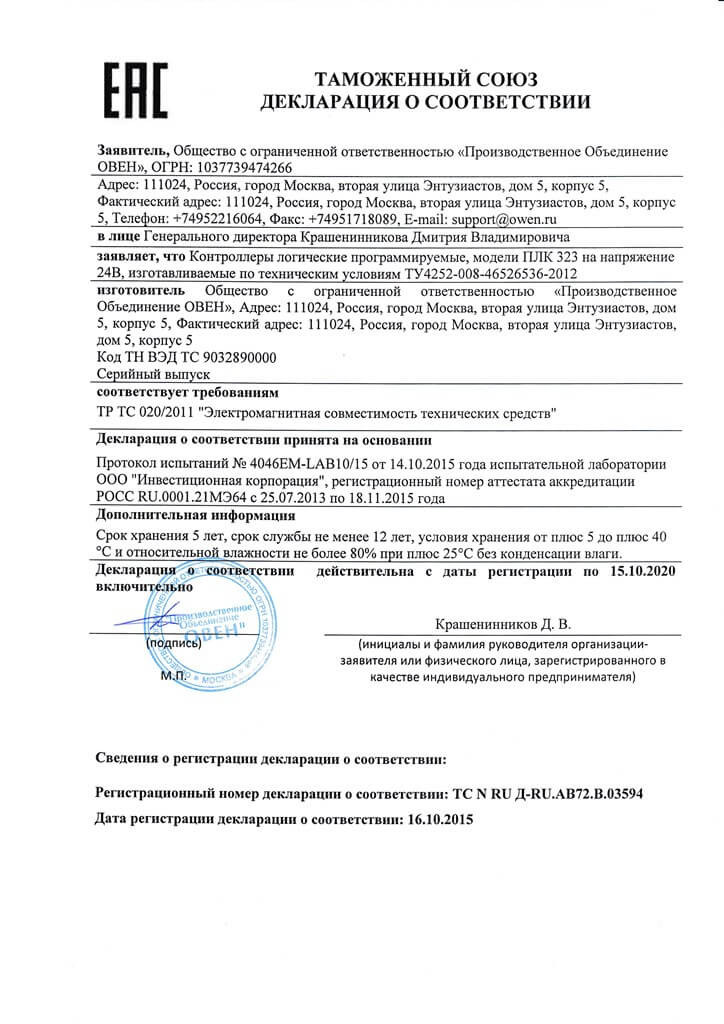

ПЛК323-24В Декларация о соответствии таможенного союза EAC.jpg
